Panel listrik merupakan komponen penting dalam sistem instalasi listrik, baik di rumah, gedung perkantoran, industri, hingga fasilitas publik. Meskipun sering dijumpai, tidak semua orang benar-benar memahami fungsi dan cara kerja panel listrik. Padahal, panel ini berperan vital dalam mengatur, membagi, dan mengamankan aliran listrik dari sumber ke berbagai peralatan atau beban listrik.
Dalam artikel ini, kita akan membahas secara lengkap apa itu panel listrik, fungsinya, jenis-jenisnya, serta tips memilih panel listrik yang tepat.
Apa Itu Panel Listrik?

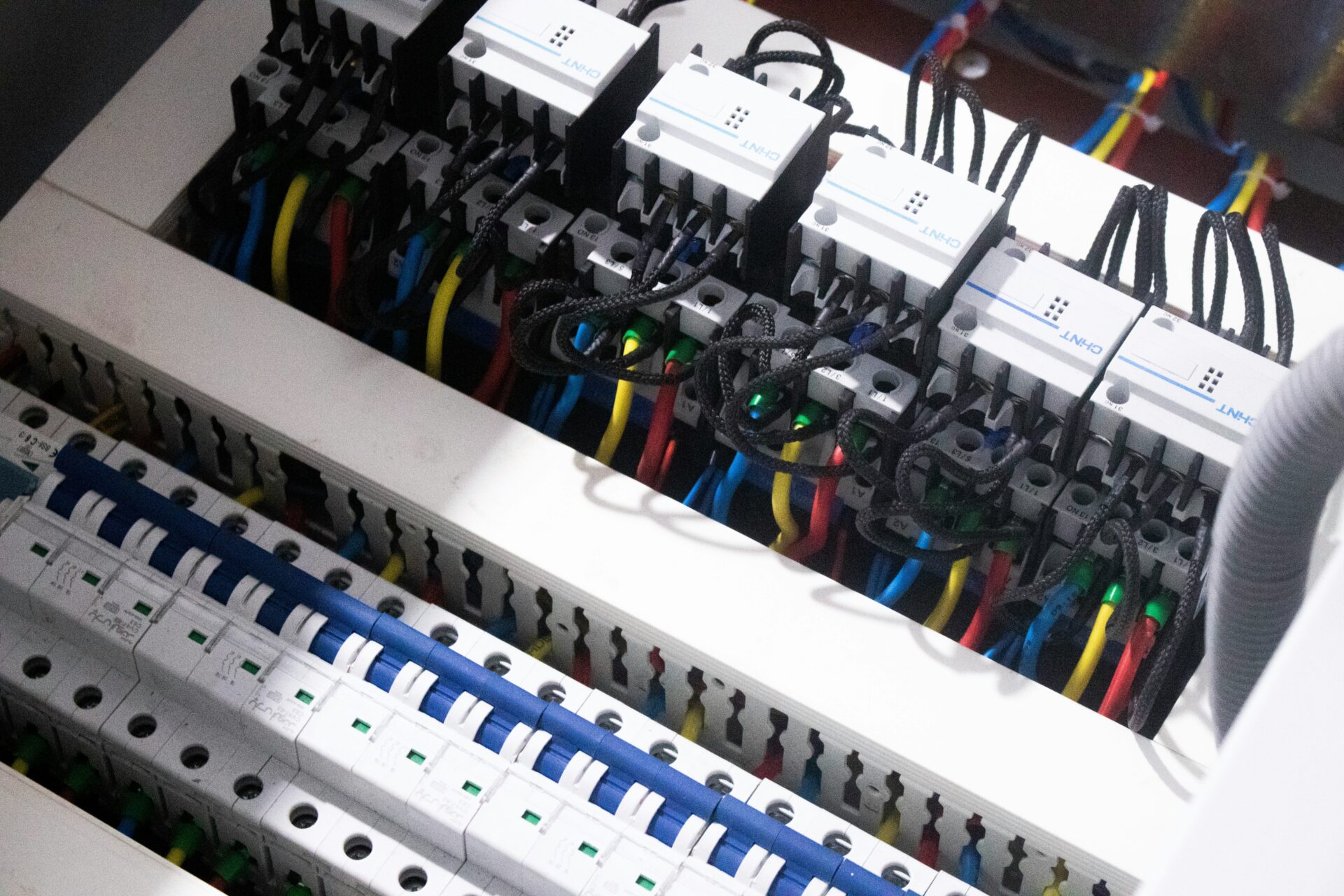

Panel listrik adalah sebuah perangkat atau kotak distribusi yang berisi berbagai komponen listrik seperti MCB (Miniature Circuit Breaker), MCCB (Molded Case Circuit Breaker), kontaktor, relay, dan terminal. Panel ini berfungsi sebagai pusat distribusi daya listrik dari sumber utama ke berbagai beban atau peralatan di suatu bangunan.
Dalam istilah teknis, panel listrik juga dikenal sebagai switchboard atau distribution board. Panel ini dirancang untuk mengelola dan mengamankan aliran listrik dengan efisien, sehingga risiko korsleting atau overloading bisa diminimalisir.
Fungsi Utama Panel Listrik
Panel listrik bukan hanya sebagai kotak penghubung, tetapi memiliki peran penting dalam sistem kelistrikan. Berikut beberapa fungsi utamanya:
1. Distribusi Listrik
Panel listrik berfungsi mendistribusikan arus dari sumber listrik utama ke beberapa sirkuit atau beban. Misalnya, dari trafo PLN ke pompa air, lampu, AC, mesin, dan lainnya.
2. Pengaman Sistem
Komponen seperti MCB atau MCCB dalam panel berfungsi sebagai pengaman. Jika terjadi kelebihan beban (overload) atau arus pendek (short circuit), panel akan memutus aliran listrik secara otomatis.
3. Kontrol Operasional
Dalam aplikasi industri, panel listrik dilengkapi dengan kontrol otomatis seperti timer, PLC, atau inverter untuk mengatur kerja mesin atau motor.
4. Monitoring dan Indikasi
Beberapa panel dilengkapi voltmeter, ammeter, dan indikator lampu sebagai alat bantu monitoring tegangan dan arus listrik secara real-time.
Jenis-Jenis Panel Listrik
Panel listrik hadir dalam berbagai jenis, tergantung pada kebutuhan dan aplikasinya. Berikut adalah beberapa tipe panel listrik yang umum digunakan:
1. Panel LVMDP (Low Voltage Main Distribution Panel)
Panel distribusi utama tegangan rendah. Biasanya digunakan untuk menerima daya dari trafo dan mendistribusikannya ke sub-panel lain.
2. Panel MDP (Main Distribution Panel)
Panel utama dalam sistem distribusi yang mendistribusikan daya ke berbagai area atau bagian bangunan.
3. Panel SDP (Sub Distribution Panel)
Sub-panel dari MDP yang digunakan untuk distribusi lanjutan ke ruangan atau area tertentu.
4. Panel AMF/ATS
Digunakan untuk mengatur peralihan otomatis antara listrik PLN dan genset. Cocok untuk gedung yang memerlukan listrik tanpa henti seperti rumah sakit atau data center.
5. Panel Kapasitor Bank
Berfungsi untuk meningkatkan faktor daya (power factor) dalam sistem listrik industri, sehingga efisiensi penggunaan daya meningkat.
6. Panel VFD / Inverter
Digunakan untuk mengontrol kecepatan motor listrik menggunakan teknologi Variable Frequency Drive.
Komponen-Komponen dalam Panel Listrik
Sebuah panel listrik umumnya terdiri dari komponen-komponen berikut:
- MCB/MCCB: Pemutus sirkuit untuk mengamankan sistem dari arus lebih.
- Busbar: Penghantar arus utama dari satu titik ke beberapa titik.
- Contactor & Relay: Untuk mengontrol beban secara otomatis.
- Voltmeter & Ammeter: Alat pengukur tegangan dan arus.
- Terminal Block: Tempat penyambungan kabel-kabel.
- Indicator Lamp: Menunjukkan kondisi ON/OFF dari sistem.
Mengapa Panel Listrik Penting?
Panel listrik penting karena mampu menyederhanakan distribusi dan pengamanan listrik dalam satu sistem terpusat. Tanpa panel yang baik, distribusi arus menjadi tidak teratur, berisiko tinggi terhadap korsleting, dan sulit dipantau.
Panel listrik juga memungkinkan sistem kelistrikan beroperasi dengan efisien, teratur, dan aman. Dengan kata lain, panel listrik adalah jantung dari sistem distribusi listrik sebuah bangunan.
Cara Memilih Panel Listrik yang Tepat
Untuk mendapatkan panel listrik yang sesuai, berikut beberapa tips penting:
- Pahami Kebutuhan Daya
Pastikan Anda mengetahui total beban listrik yang akan digunakan. - Gunakan Komponen Berkualitas
Pilih komponen dari merek ternama seperti Schneider, ABB, Siemens, Fuji, dan lainnya. - Perhatikan Jenis Panel
Tentukan apakah Anda butuh panel utama (MDP), sub-panel (SDP), atau panel khusus seperti ATS, VFD, atau kapasitor bank. - Konsultasi dengan Ahli Panel
Gunakan jasa panel maker profesional untuk memastikan desain dan instalasi aman serta sesuai standar.
Standar dan Keamanan Panel Listrik
Panel listrik harus dirancang sesuai standar keselamatan nasional maupun internasional, seperti:
- SNI (Standar Nasional Indonesia)
- IEC (International Electrotechnical Commission)
- SPLN (Standar PLN)
Hal ini penting untuk memastikan keamanan, keandalan, dan legalitas sistem kelistrikan Anda.
Kesimpulan
Panel listrik adalah bagian krusial dari sistem distribusi listrik yang berfungsi untuk mengatur, membagi, dan mengamankan aliran listrik. Dengan memahami apa itu panel listrik, jenis-jenisnya, serta fungsinya, Anda bisa lebih bijak dalam memilih dan menggunakan sistem listrik di rumah maupun tempat usaha.
Jika Anda sedang mencari panel listrik berkualitas atau ingin membuat panel custom sesuai kebutuhan industri, percayakan kepada perusahaan spesialis panel maker yang berpengalaman.
